P-120B耙斗装岩机应用范围矿石装岩设备结构紧凑

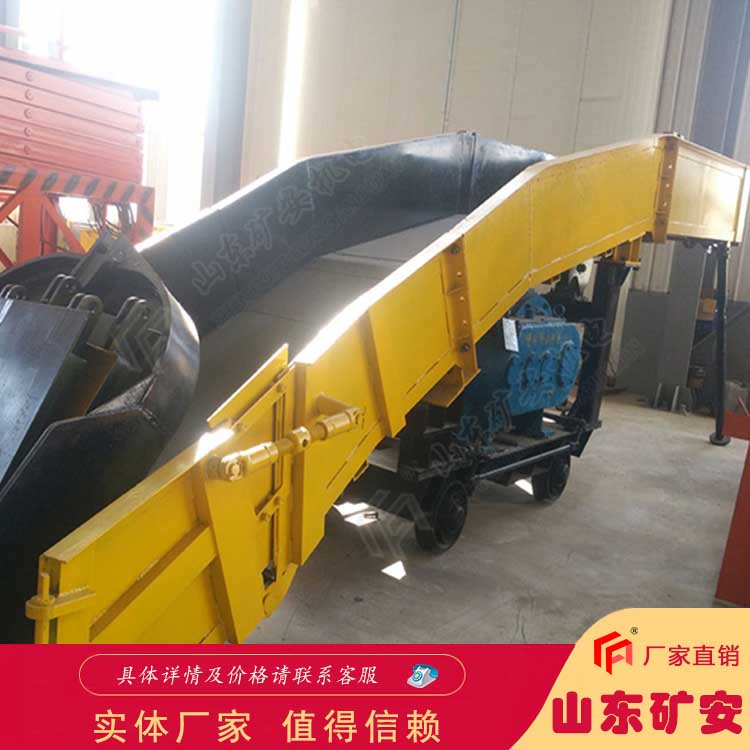

P-120B耙斗装岩机介绍

P-120B耙斗装岩机可适用于净高3米以上( 净断面16平方米以上 )的巷道选用。

P-120B耙斗装岩机参数：kuangan001

耙斗容积m3 ：1.20

耙斗容积（m3）：1.2；

技术生存率（m3/h）：120-180；

轨距（mm）：600∣900∣1500；

主机牵引力（kn）：37.0-55.0；

钢丝绳直径（mm）：37.0-55.0；

电动机功率（KW）：55；

电动机工作电压（V）：380/660；

外形尺寸（mm）：10550*2250*2870。

P-120B耙斗装岩机主要部件功能:

1、固定楔：其固定在迎头上，用以悬挂尾轮，由楔体、带锥套的钢丝绳和套环等组成

2、尾轮：是悬挂在固定楔套环上，用以引导耙斗的返回迎头，主要由侧板、耐磨绳轮、吊钩、芯轴和轴承所组成。耙斗是在主绳、尾绳牵引下作往复运动，扒取岩石，耙角为60°，平斜巷道通用，是耙岩机扒取岩石的主要工具，耙齿采用耐磨的高锰钢材质，磨损严重后可对耙齿进行更换

3、台车上的操纵机构、绞车、导向轮和进料槽、中间槽、卸载槽。进料槽的中部设有升降装置，可旋转螺杆调节簸箕口的高低，为了引导耙斗进出和防止矸石撒落，在绞接部位还设有左右导向挡板；中间槽前后弯曲部位，各设有可装卸耐磨的弧形板；卸载槽后部装有缓冲作用的弹簧碰头和撑脚。装岩耙斗机

4、电气部分：本耙岩机随机配套的电动机一台，根据用户需要可另行提供ZYPD-17(可改装为11千瓦) 隔爆兼an全火花型控制箱(简称启动器)、LA81-2型防爆按扭开关和照明用的127伏汞灯(其电源设置在ZYPD-17启动器内)各一套，但在订货时需加以注明，上述主要电气的电压均为380/660伏
