    江苏南京龙门吊销售厂家给大家介绍下龙门吊结构

桥架

桥架是龙门吊的主要承载结构，通常由两根主梁和多根端梁组成。主梁一般采用箱形结构，其材质多为优质碳素结构钢或低合金高强度结构钢，如 Q235B 或 Q345B。箱形结构可以提供足够的强度和刚度，以承受起升机构、小车运行机构以及吊运重物的重量。主梁的尺寸（高度、宽度和腹板厚度等）根据龙门吊的起重量、跨度等参数设计。

端梁连接两根主梁的两端，使桥架形成一个稳定的框架结构。端梁上安装有大车运行机构，用于驱动龙门吊在轨道上纵向移动。端梁的结构形式也有多种，常见的有矩形箱形端梁和组合式端梁。

小车及运行机构（如果 “上包” 包含小车部分）

小车架：是小车的主体结构，承载着起升机构。它的结构形式多样，有焊接结构和铸造结构等。焊接结构的小车架制作工艺简单，成本较低，通过合理的设计也能满足强度和刚度要求。

小车运行机构：包括电动机、减速器、制动器、车轮等部件。电动机提供动力，通过减速器将电机的高速旋转转换为车轮的合适转速，驱动小车在桥架的轨道上横向移动。制动器用于在需要时使小车停止运行，确保作业安全。车轮通常采用铸钢或锻造轮，具有足够的强度和耐磨性，以适应小车的运行需求。

起升机构

​

电动机：起升电动机是提供起升动力的关键设备，根据起重量和起升速度的要求选择合适功率的电动机。常用的有三相异步电动机，其具有结构简单、运行可靠、维护方便等优点。

减速器：起升机构的减速器用于降低电动机的转速，增大扭矩，以满足起升重物的要求。常见的减速器类型有圆柱齿轮减速器和行星齿轮减速器。行星齿轮减速器具有体积小、传动效率高、承载能力大等优点，在一些高性能龙门吊中得到广泛应用。

制动器：起升制动器是保证起升机构安全工作的重要部件。当起升机构停止工作或出现紧急情况时，制动器能够迅速制动，防止重物坠落。电磁制动器是一种常见的类型，它通过电磁力的作用实现制动和松闸动作。

卷筒和钢丝绳：卷筒是缠绕钢丝绳的部件，其直径和长度根据起升高度和钢丝绳的规格设计。钢丝绳的选择要考虑起重量、安全系数等因素，一般采用高强度的钢丝绳，如 6×19S + FC（纤维芯）或 6×36WS+IWR（钢芯）等结构的钢丝绳，以确保吊运重物的安全性。

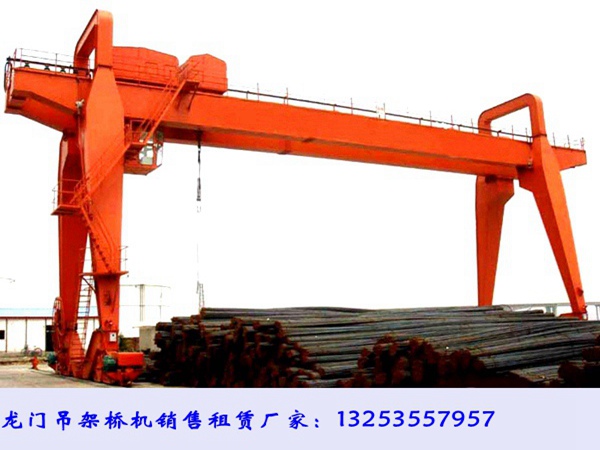

    江苏南京龙门吊生产厂家制造的门式起重机主要用于室外的货场、散货、料场货的装卸作业，它的整体金属结构像门框形状，故此得名。门式起重机它在港口货场得到广泛的使用的原因是因为它场地利用率高，适应面广、作业范围大等特点。
